Предварительное удаление нефти и нефтепродуктов из сточных вод

Предварительное удаление нефти и нефтепродуктов из сточных вод, т.е. значительное снижение концентраций нефтепродуктов в производственных стоках, необходимо выполнять посредством установки водоочистных сооружений или аппаратов, непосредственно в местах образования указанных нефтесодержащих стоков, т.е. в цехах или в ж/б колодцах, на выпусках высококонцентрированных стоков из этих цехов. Так устройство, таких Местных Очистных Установок (МОУ), значительно снизит концентрации загрязнений в общем потоке производственных стоков, поступающих на ЛОС, и в итоге, упростит схему очистки на ЛОС, и позволит значительно снизить стоимость самих ЛОС.

Для предварительного удаления нефти и нефтепродуктов из производственных сточных вод перед поступлением их на ЛОС, применяют несколько различных типов сооружений и водоочистных аппаратов, выбор которых зависит от состава сточной воды – содержания тяжелых или битумоподобных веществ, воска, парафинов, концентрации взвешенных веществ и т.д.

Для предварительной очистки производственных стоков от нефти и нефтепродуктов,  "ПЭСИО" разработало, и предлагает следующие виды водоочистных аппаратов:

-КН коалесцирующие модули нефтеотделители;

-КНТО коалесцирующие модули нефтеотделители с тонкослойным отстойником – комбинированное сооружение;

-ТН (ВОФтмМ00-бк)* тонкослойные нефтеловушки, устанавливаемые в ж/б колодцах на сети производственной канализации.

* Нефтеловушки "ПЭСИО", являются, по сути, полноценными Вертикальными Тонкослойными Отстойниками Флотаторами, с подводом сжатого воздуха для флотации нефтепродуктов, или аэрации, при использовании ВОФтмМ00-бк для очистки бытовых стоков, и снижения БПК.

Поэтому их, также целесообразно устанавливать на выпусках бытовых стоков из производственных зданий для предварительной очистки бытовых фекальных стоков.



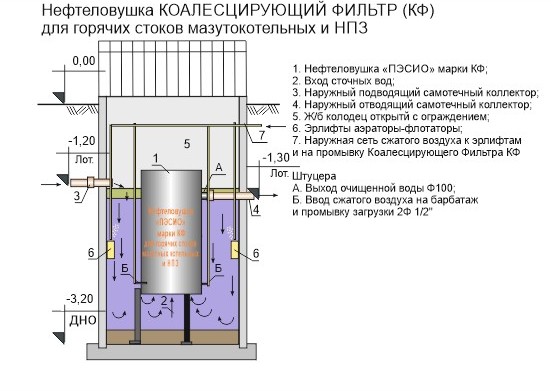

Коалесцирующий модуль нефтеотделитель"ПЭСИО"



КН коалесцирующий нефтеотделитель, представляет собой вертикальный аппарат, для разделения нефтяных суспензий, оснащенный различными устройствами разделения, накопления, удержания и отведения продуктов разделенной суспензии:

- капсулой коалесцирующей загрузки;

- накопителем осветленной воды со штуцером отведения;

- накопителем уловленных нефтепродуктов со штуцером отведения;

- накопителем шлама со штуцером отведения.

Нефтяные суспензии и нефтесодержащие стоки, подаются в аппарат КН из приемного буферного резервуара под давлением подающего насоса;

Давление в аппарате от налива жидкости (т.е., аппарат КН-безнапорный, с открытым зеркалом воды, что обеспечивает более высокую степень очистки стоков от нефти);

Температура суспензии до 95°С

Среда не токсичная, не взрывоопасная;

Линейка типоразмеров аппаратов КН;

- диаметр от 400 до 1000 мм;

- высота от 1650 до 2200 мм;

- производительность от 5 до 40 м3/ч.

Периодическая водовоздушная промывка-продувка аппарата, осуществляется, по мере загрязнения, в течение 5-10 мин.

Промывные воды, возвращаются в приемный буферный резервуар.

Расход воздуха, принимается из расчета, не менее 5 м3 воздуха, на 1 м3, обрабатываемой воды.

Аппараты КН изготавливаются из высококачественного полипропилена толщиной 15-20 мм, выдерживающего высокую температуру до 95°С, долговечны и не подвержены коррозии, что позволяет их применять для предварительной очистки сточных нефтесодержащий вод НПЗ, в том числе, и высокотемпературных до 92°С, высококонцентрированных до 3000 мг/л по нефти, стоков от установок ЭЛОУ, а также сточных пластовых вод (СПВ), закачиваемых в нефтяные скважины на месторождениях.

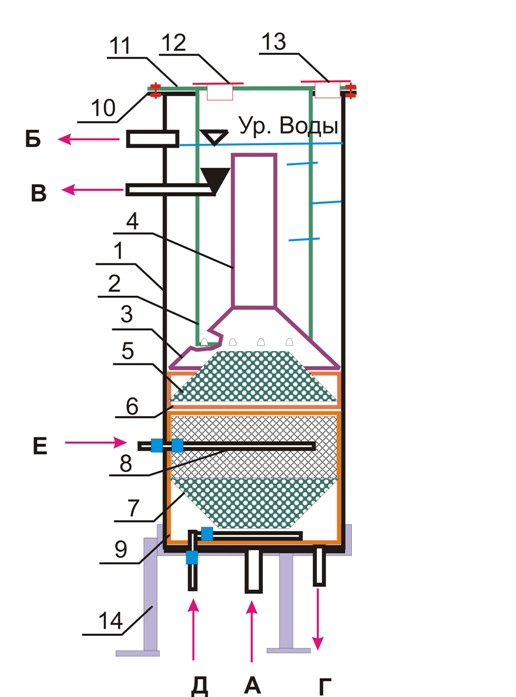

Коалесцирующий Нефтеотделитель КН.М5-02ПП

Ф 600; производительностью, Q = 5 м3/ч, (Q max, до10 м3/ч)

ЭКСПЛИКАЦИЯ:

1. Корпус аппарата;

2. Штора гидрозатвора;

3. Конус направляющей воронки;

4. Направляющая труба;

5. Верхняя сетка удержания загрузки;

6. Кольцо удержания верхней сетки;

7. Нижняя сетка удержания загрузки;

8. Капсула коалесцирующей загрузки;

9. Кольцо удержания нижней сетки

10. Фланец;

11. Крышка;

12. Съемный смотровой лючок;

13. Съемный смотровой лючок;

14. Стальная корзина под аппарат.



ШТУЦЕРА:

А – Ф 50 напорный ввод нефтесодержащей жидкости;

Б –  Ф 50 выход осветленной воды;

В –  Ф 40 сброс нефтепродуктов;

Г –  ф 40 сброс осадка;

Д – Ф 25 ввод сжатого воздуха;

Е – Ф 25 ввод сжатого воздуха.









табл.1

Начальная концентрация нефти

в буферном резервуаре

С0 мг/л

Эффект очистки

1-й ступени

 Э1 %

Остаточная концентрация нефти после

1-й ступени

С1 мг/л

Эффект очистки

 2-й ступени

 Э2 %

Остаточная концентрация

нефти после

2-й ступени

С2 мг/л

3000

93% 210 70% 63

В таблице 1, приведены ориентировочные данные при двухступенчатой очистке нефтесодержащих стоков высокой концентрации на коалесцирующих модулях КН.



На основании исследования очистки стоков от установок ЭЛОУ посредством коалесцирующих фильтров нефтеотделителей КН, установлено, что при концентрациях нефти в стоках более 1000 мг/л эффект очистки Экф, устойчиво достигает 93-98%, а при концентрациях нефти менее 1000 мг/л, значительно падает, а, при концентрации менее 100 мг/л достигает, лишь 60%.

В зависимости от расхода сточных вод, поступающих на Местную Очистную Установку МОУ для предварительной очистки, к установке обычно принимаются три аппарата (колонны) в т.ч., две рабочих колонны, рассчитанных, на пропуск половинного расхода стоков, каждая, и одна резервная колонна, находящаяся на продувке-промывке.

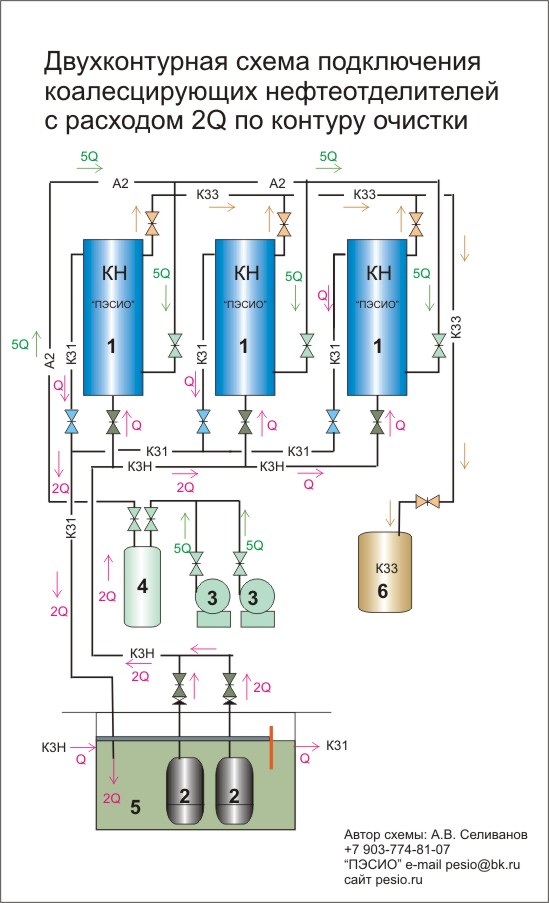

см. рисунок слева:



1- Коалесцирующие фильтры нефтеотделители;

2- подающий насос;

3- водокольцевой компрессор;

4- ресивер напорный;

5- буферный резервуар;

6- емкость нефтепродуктов и шлама.

К3 - поступление стоков в резервуар;

К3Н - напорная подача стоков;

К31 - осветленная вода после очистки;

К33 - шлам и уловленные нефтепродукты;

А2 - сжатый воздух.



Многоступенчатую, в данном случае двухступенчатую схему очистки на безнапорных коалесцирующих колоннах  КМН "ПЭСИО" с открытым зеркалом воды, можно обеспечить путем применения двухконтурной схемы очистки, где:

1 – контур буферного резервуара с расходом q за время t - это поступление стоков в буферный резервуар, и самотечное отведение осветленной воды из буферного резервуара в канализационную сеть или напорную подачу осветленной воды на доочистку*.

2 – контур очистки с расходом nq за время t – это расход стоков, подаваемый насосом на коалесцирующие колонны, и самотеком, возвращающийся, назад в буферный резервуар, где n количество ступеней очистки, т.е., количество раз прохождения осветляемой воды через коалесцирующие колонны, за время  t (при двухступенчатой очистке n=2).



*Доочистку осветленной воды, можно производить также на аппаратах "ПЭСИО":

- КМНТО коалесцирующие модули нефтеотделители с тонкослойным отстойником – комбинированное сооружение;

- ТН (ВОФтмМ00-бк)* тонкослойные нефтеловушки "ПЭСИО", устанавливаемые в ж/б колодцах на сети производственной канализации. подробности см. ниже

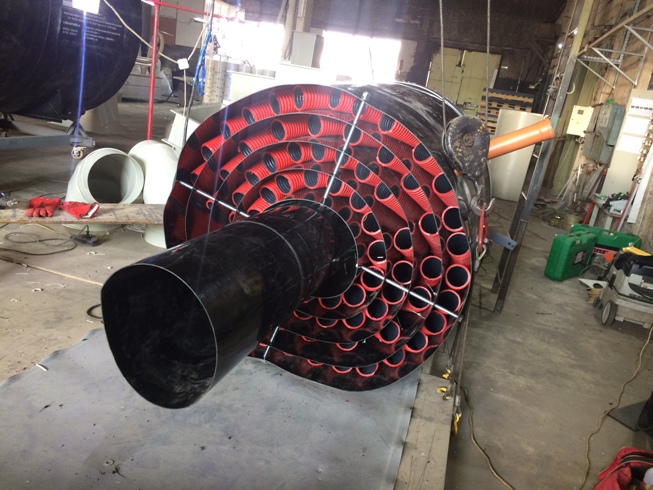

Тонкослойный Модуль Нефтеловушка "ПЭСИО"

Водоочистные бескорпусные тонкослойные модули "ПЭСИО", устанавливаемые в ж/б колодцах,  обладают всеми качествами тонкослойных отстойников в металлических или пластмассовых корпусах, однако, гораздо дешевле, поскольку устройство ж/б колодца, гораздо дешевле изготовления металлического или пластмассового корпуса отстойника, а эффект очистки, ну, очень близок к отстойнику в корпусе.

Наибольшее распространение получили так называемые "нефтеловушки" см. Рис.1, т.е. бескорпусные тонкослойные модули  в ж/б колодцах, устанавливаемые на сети дождевой канализации для очистки нефтесодержащих дождевых и производственных стоков.

 Говоря простым языком, модуль отстойника, это суть, блок инженерной "начинки" вертикального тонкослойного отстойника, выполняющий, основные функции очистки сточных вод методом отстаивания, коалесценции, и флотации сточных вод.

Тонкослойный Модуль Нефтеловушка "ПЭСИО", в сочетании с ж/б колодцем, представляет собой, полноценный тонкослойный отстойник ПЭСИО.

тел. для справок: +7 903 774-81-07; +7 495 182-14-27.

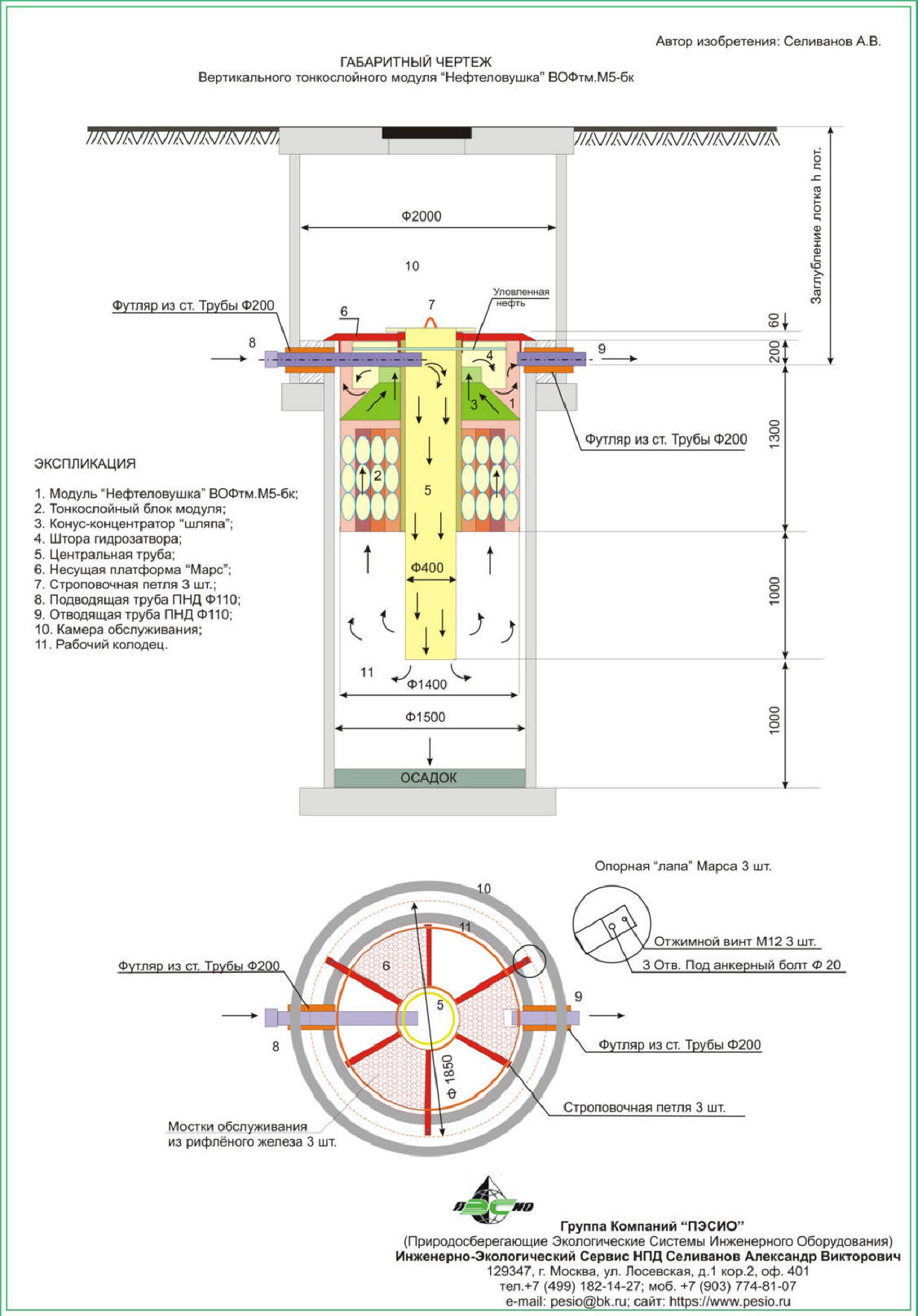

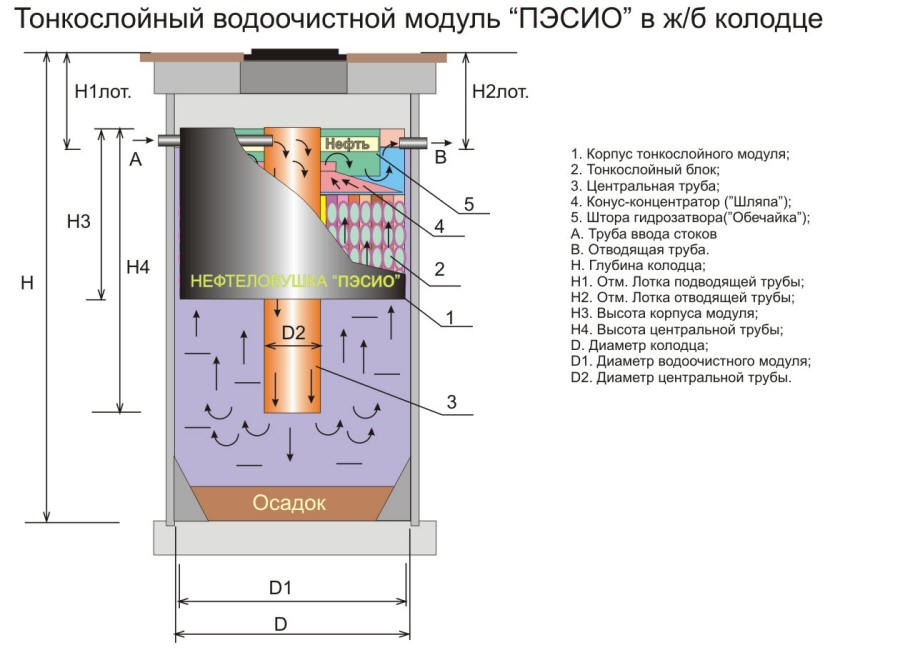

Рис.1



Данный тонкослойный модуль Ф1400 "Нефтеловушка (ВОФтм.М5-бк)", предназначен для очистки нефтесодержащих дождевых, и (или) производственных стоков от нефтепродуктов и взвешенных веществ, и устанавливается  в ж/б рабочих колодцах, на сети ливневой канализации К2.



При разработке строительной части проектов, и, дальнейшем строительстве рабочих колодцев, необходимо обеспечивать их герметичность!

Проход трубопроводов через стенки колодца должен выполняться с использованием различных футляров, и специальных сальников, обеспечивающих герметичность прохода трубы, сквозь стенку рабочего колодца.

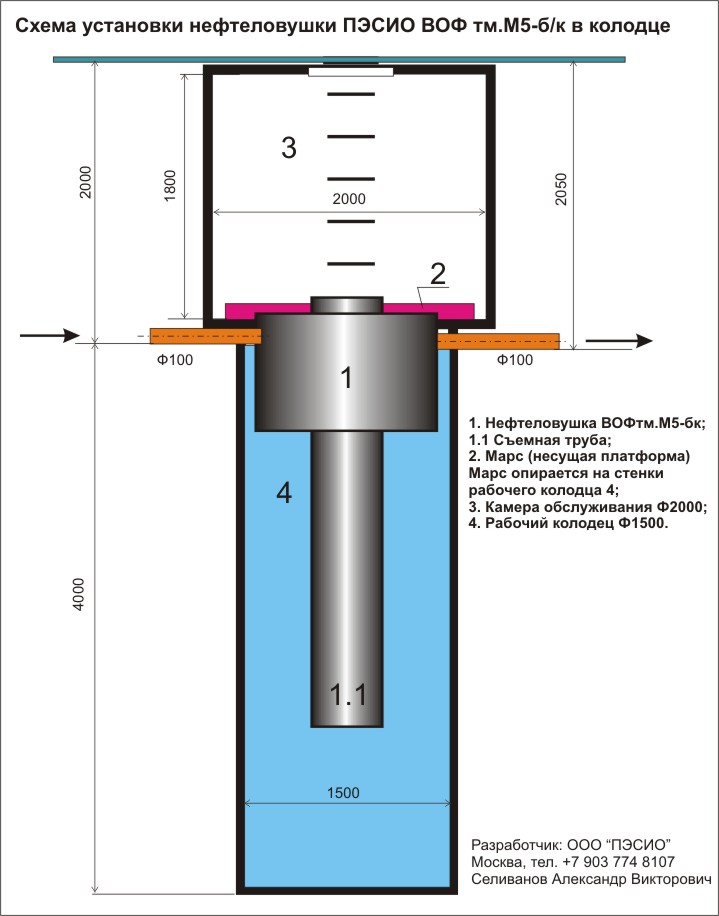

Колодец для установки "нефтеловушки", выполняется ступенчатым, из коаксиально, расположенных ж/б колец, двух диаметров:

- Ф2000, верхняя часть колодца (оголовок) - камера обслуживания;

- Ф1500, нижняя часть колодца - рабочий колодец.

Диаметр колец оголовка, больше диаметра колец рабочего колодца на один сортамент. Разность диаметров коаксиально расположенных колец оголовка и рабочего колодца, образуют "ступеньку". "Ступенька", образованная между коаксиально расположенными кольцами ступенчатого колодца, служит фундаментом-опорой, для несущей платформы "Марс", на которую "Марс", опирается тремя опорами - "лапами".

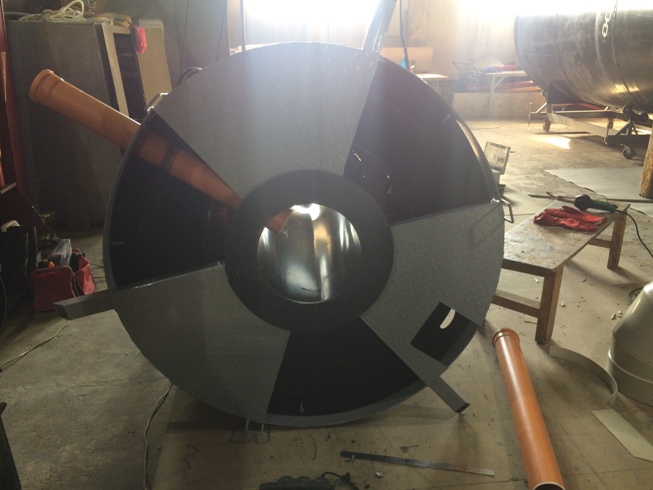

Три опоры-лапы марса, крепятся анкерными болтами к опорной "ступеньке", для предотвращения всплывания, и перемещения модуля.

Пластмассовые конструкции и тонкослойные элементы "нефтеловушки" подвешены, снизу, к несущей платформе "Марс", и таким образом, вся конструкция нефтеловушки, подвешенная к "Марсу",  "висит" в рабочем колодце.

Мин. уровень воды в рабочем колодце, при отсутствии поступления воды, опускается до отм. лотка отводящей трубы.

Макс. уровень воды в рабочем колодце, при интенсивном дожде, может подниматься выше конструкций Марса, и переливаться через верхнюю кромку рабочего колодца,  частично затапливая оголовок.



Автор изобретения : А.В. Селиванов

Патент 1674895, СССР, МКИ В01 D17/02, 21/00 /А.В. Селиванов и др./

"Устройство для очистки нефтесодержащих стоков от взвешенных веществ и нефтепродуктов"

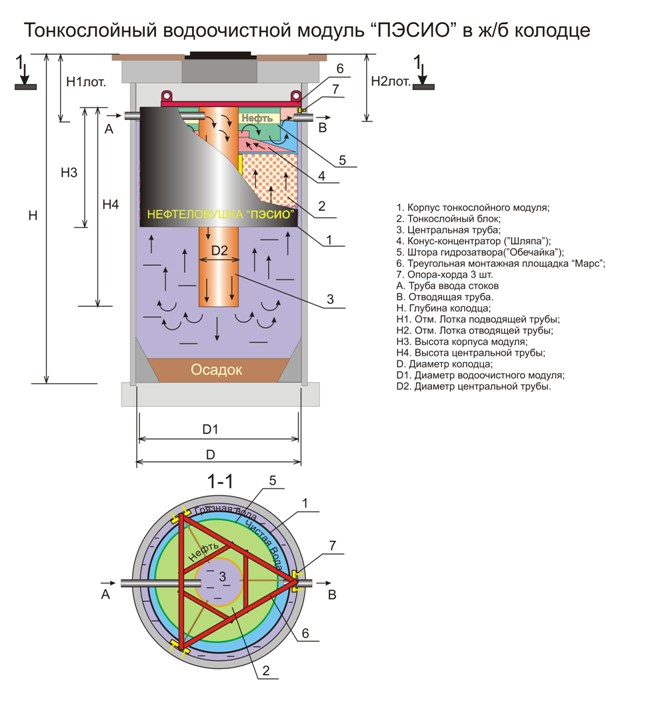

Принцип действия тонкослойного модуля "Нефтеловушка" ВОФтм.М5-бк (см. Рис.1)

Нефтесодержащие стоки по подводящей трубе 8, подводятся в центральную трубу модуля 5, и, направляются  вниз, по трубе 5.

 На выходе из трубы 5, поток, меняет свое направление, и начинает двигаться вверх, при этом, тяжелые частицы взвесей, оседают на дне колодца 11, а поток, продолжая движение вверх, попадает в тонкослойный блок 2, где, за счет тонкослойного отстаивания, оставшиеся частицы взвесей, оседают на стенках тонкослойных, наклонных, трубчатых элементов блока, и сползают вниз, на дно колодца 11.

Мелкодисперсные частицы нефтепродуктов, в тонкослойном блоке 2, коалесцируют (укрупняются)  за счет коалецирующих свойств материала тонкослойных трубчатых, элементов блока, и легко флотируются (всплывают), концентрируясь в конусе концентраторе "шляпе" 3, и достигают открытой поверхности зеркала воды в нефтеловушке, образуя пленку всплывших нефтепродуктов.



Зона всплытия, и образования пленки нефтепродуктов ограничена шторой гидрозатвора 4, которая удерживает пятно нефтепродуктов.

В зоне ограничения и накопления нефтепродуктов, поток вновь меняет свое направление движения, и, освободившись от всплывшей нефти, начинает двигаться вниз, проходя под круговой шторой гидрозатвора 4, поток воды, очищенной от взвешенных веществ и нефтепродуктов поступает в чистую зону, между шторой и корпусом нефтеловушки, откуда, по отводящей трубе 9, очищенная вода, самотеком выводится в сеть очищенной воды.



Уловленные "нефтеловушкой" ВОФтм.М5-бк нефтепродукты, из ограниченной шторой 4 зоны нефтяного пятна, а так же выпавший на дно колодца 11 осадок взвешенных веществ, периодически, примерно 1 раз в год, удаляется ассенизационной машиной, или любым другим доступным способом, и вывозится в согласованные СЭС места утилизации отходов.



Изготовление Модуля ВОФтм.М5-бк " Тонкослойная Нефтеловушка "ПЭСИО"", выполняется по договору на "изготовление и поставку оборудования", сроки изготовления 25 раб. дней, По вашей заявке на e-mail: pesio@bk.ru , Вам будет направлен договор, и после поступления предоплаты по договору, на наш р/с, через 25 раб. дней,

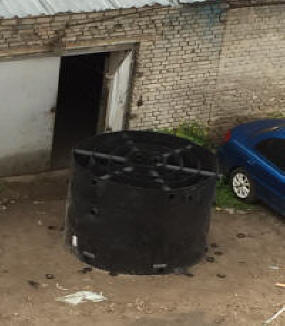

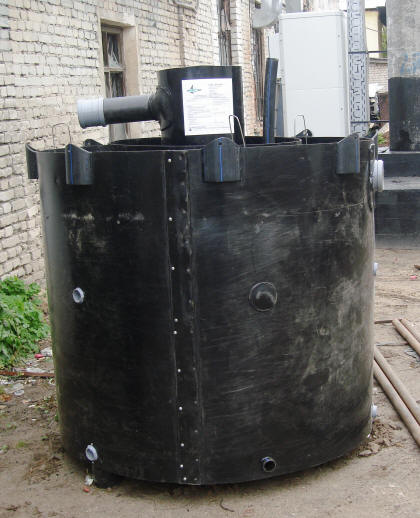

Вы получите готовую нефтеловушку, такую же, продвинутую, надежную, работоспособную, и красивую, как на этих на фотографиях.

 Ждем Вашу Заявку! тел. для справок 8-903-774-81-07.

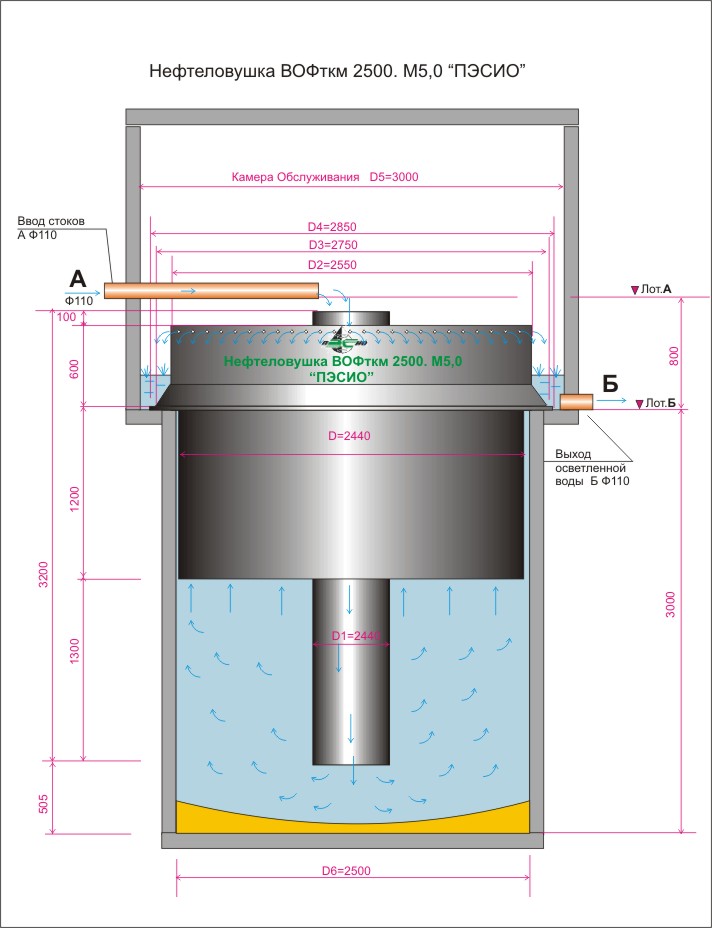

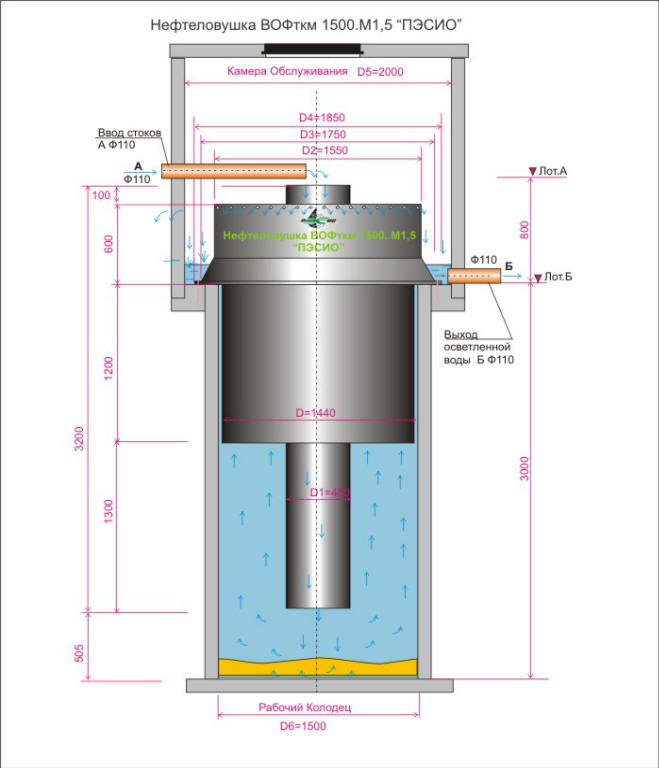

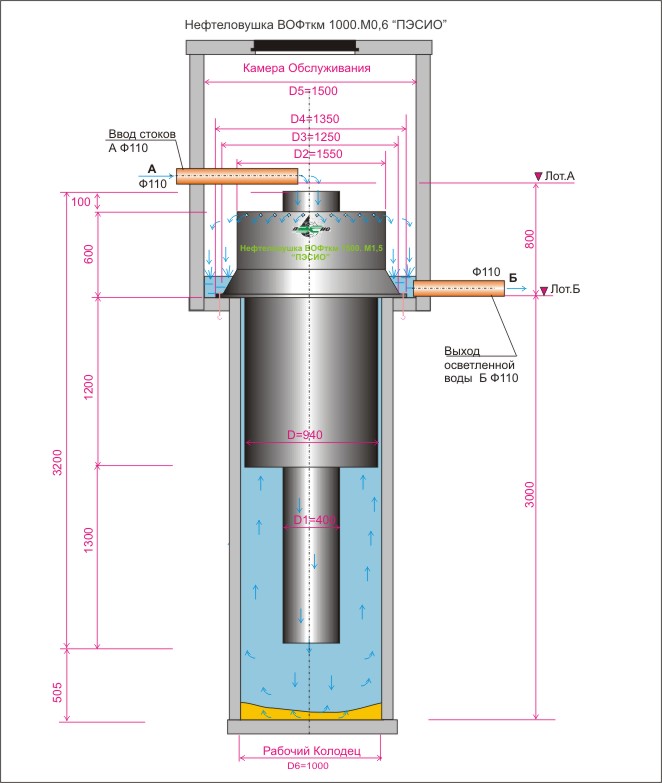

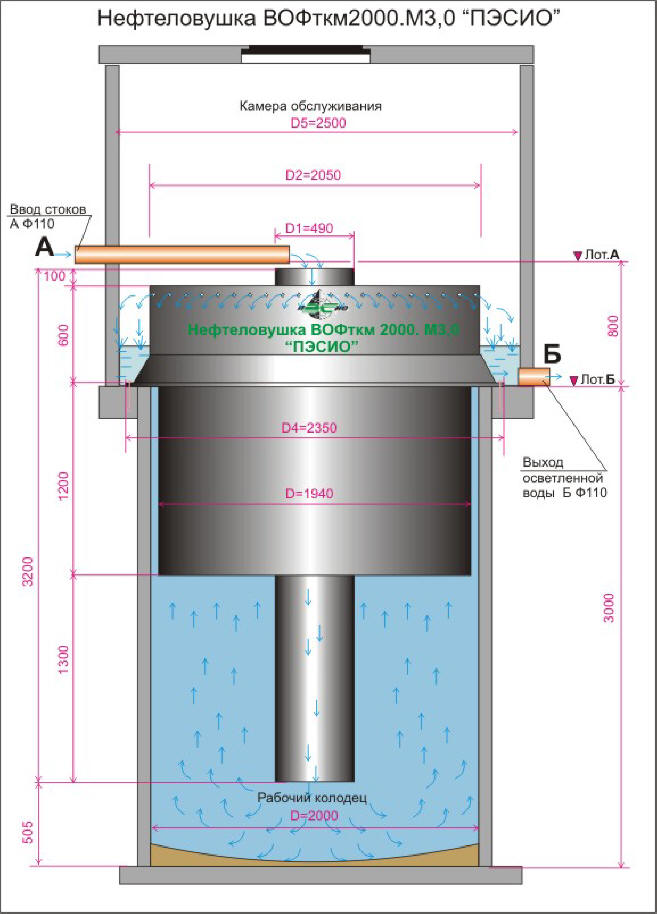

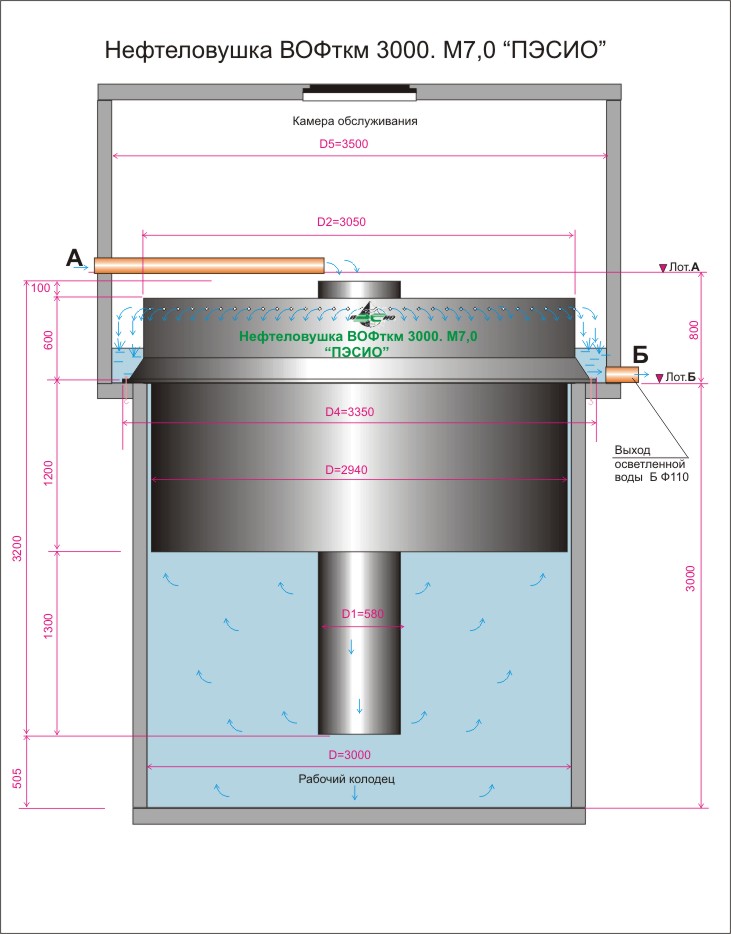

Марка тонкослойного модуля - отстойника ВОФтм.М2,5-б/к ВОФтм.М5-б/к ВОФтм.М10-б/к ВОФтм.М15-б/к ВОФтм.М20-б/к
Производительность (нагрузка) q л/с 0,7 1,5 3,0 4,5 6,0
Производительность (нагрузка) q м3/ч 2,5 5 10 15 20
Диаметр подводящей трубы (нар.) 110 110 160 160 200
Диаметр отводящей трубы (нар.) 110 110 160 160 200
Диаметр колец оголовка (внутр.) 1,5 2,0 2,5 3,0 3,5х3,5 (кирп.)
Диаметр колец рабочего колодца (внутр.)

1,0

1,5 2,0 2,5 3,0
Диаметр корпуса модуля 0,9 1,4 1,9 2,4 2,9
Диаметр центральной трубы модуля м 0,4 0,5 0,6 0,6 0,6
Высота корпуса модуля м 1,5 1,5 1,5 1,5 1,5
Высота модуля общая м 2,5 2,5 2,5 2,5 2,5
Глубина рабочего колодца м (мин.) 3,5 3,5 3,5 3,50 3,50
Масса модуля (транспортная масса) кг 65 150 205 300 380






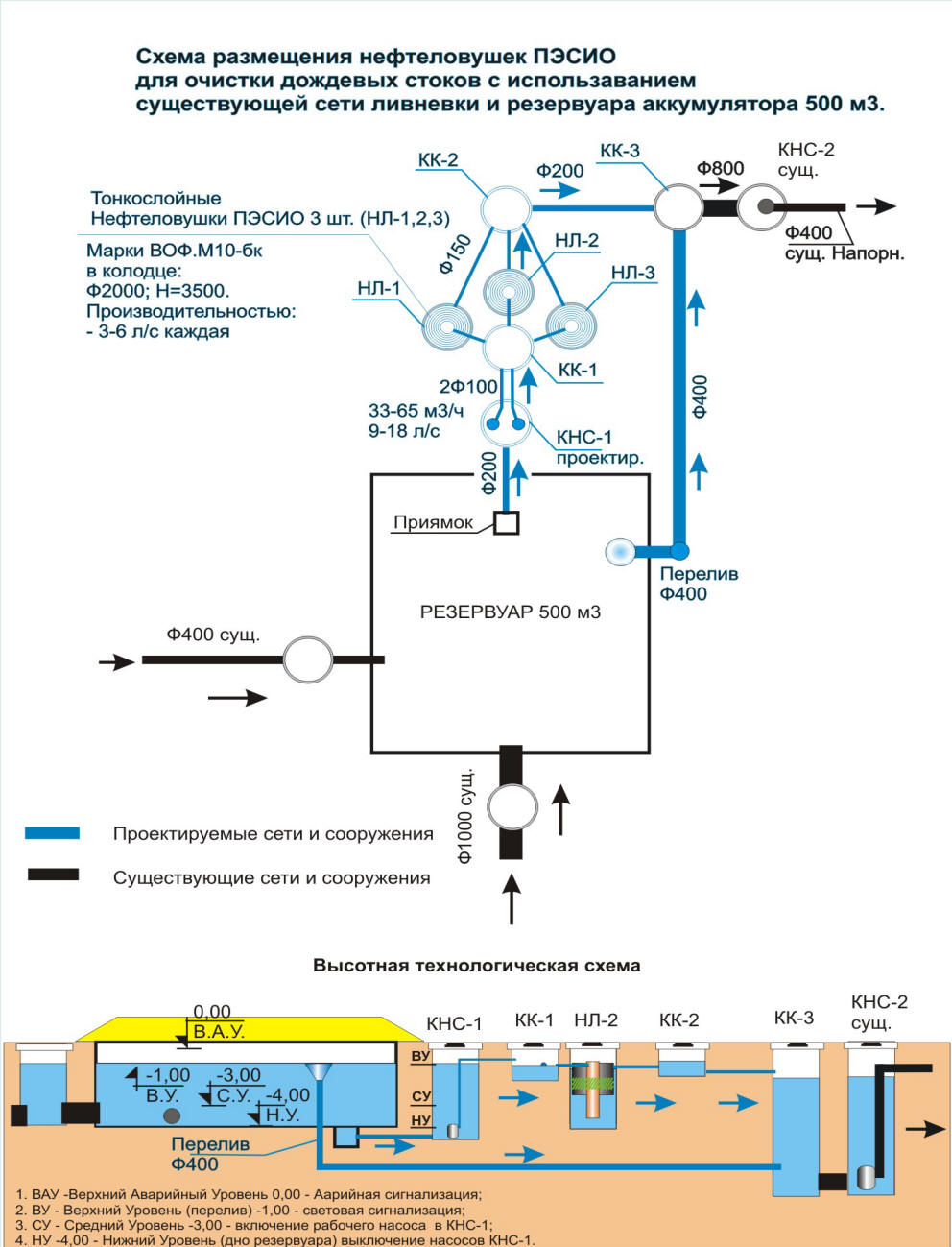

Реальная нагрузка, т.е. фактический расход дождевых стоков, Q ф, поступающий на нефтеловушку, установленную на незарегулированной сети ливневой канализации, т.е. на сети без резервуара аккумулятора, изменяется в зависимости от интенсивности дождя, и может в несколько раз превышать номинальную нагрузку, однако тонкослойный модуль справляется с таким превышением, лишь с незначительным уменьшением показателя эффекта очистки Эоч.
Изменение показателя эффекта очистки Эоч.  в зависимости от фактической нагрузки Q ф по сравнению с номинальной нагрузкой qн приведен в таблице.
Q ф = 0,5 q  1,0 q 1,5 q 2,0 q 2,5 q 3,0 q 3,5 q 4,0 q
Эоч = 98% 96% 94% 92% 90% 86% 84% 80%

Области применения водоочистных модулей "ПЭСИО":
1. Предочистка нефтесодержащих стоков дождевой, производственной и общесплавной канализации, с установкой водоочистных модулей "ПЭСИО" в колодцах на сети канализации производственных предприятий;

2. Предочистка производственных нефтесодержащих стоков с установкой водоочистных модулей "ПЭСИО" в колодцах на выпусках из зданий автомоек, ремонтных механических цехов, с площадок АЗС;

3. Использование водоочистных модулей "ПЭСИО" в качестве Вертикальных Тонкослойных Отстойников Флотаторов с установкой колодцев с водоочистными модулями, непосредственно в производственных цехах, автомойках, и т.п.;

4. Предочистка производственных стоков гальванических цехов, с установкой водоочистных модулей "ПЭСИО" в колодцах на выпусках производственной канализации из зданий.



NEW Анонс:

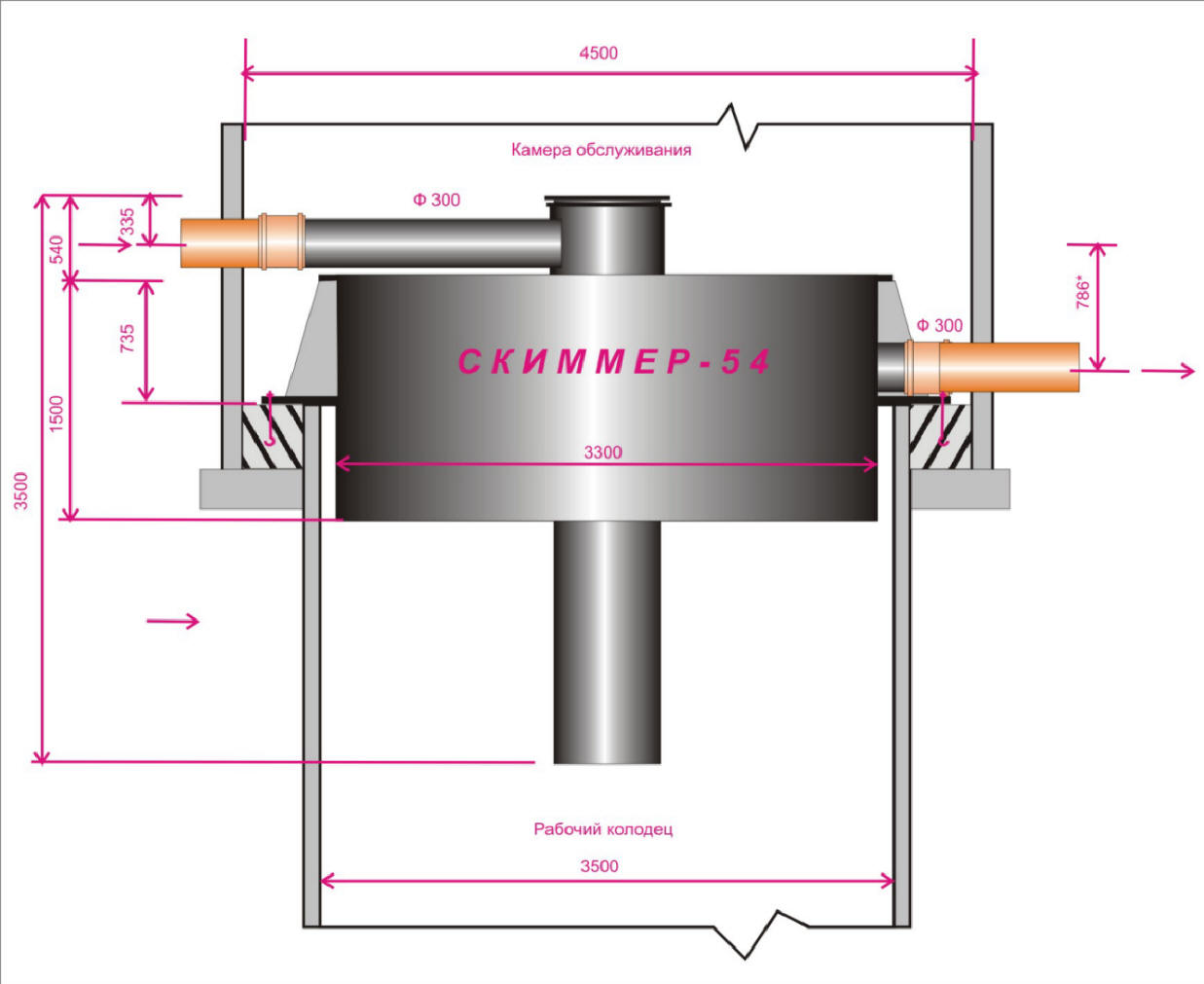

Мы запускаем в производство новый тонкослойный отстойник - нефтеловушку большой производительности

"Скиммер-54".

Для очистки дождевых стоков с установкой нефтеловушек в колодцах на сети дождевой канализации.

Принимаются предварительные заявки на изготовление и поставку нефтеловушек "Скиммер-54" в июле и августе  2024

*Возможно изготовление аппарата по технологии "FreeHight"  без потери высоты, т.е. не заглубляя выходной коллектор

Характеристики:

Режим работы нефтеловушки

производи

тельность л/с

Скорость восходящего потока воды в аппарате в мм/с,

при, площади зеркала воды F=8 м2

Эффект очистки  Э

Нефтепродукты %%

Взвешенные вещества %%

Слабый дождь

7

0,9

99

95

Средний дождь

14

1,8

98

92

Сильный дождь

30

3,8

96

90

Ливень Ураган

54

6,8

92

85

Расчетный вес аппарата 680 кг

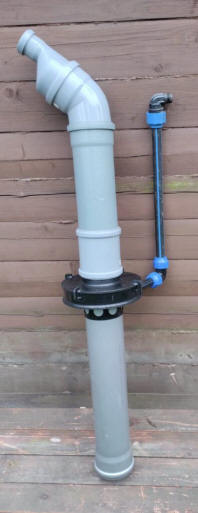

Новейшая разработка!!!   ЭРЛИФТ-АЭРАТОР "ПЭСИО"

 Это не "Летающая Тарелка", это Эрлифт-Аэратор "ПЭСИО"

Автор Изобретения: А.В. Селиванов



Эрлифт-Аэратор "ПЭСИО" предназначен для мелкопузырчатой аэрации и перемешивания воды и стоков, а также перекачки осадков и шламов при работе аппарата в режиме эрлифта.

Эрлифт-Аэратор "ПЭСИО" выполняется из высококачественных, Полипропилена (ПП) или Полиэтилена (ПНД) - инертных материалов, не подверженных коррозии, и не влияющих на качество аэрируемой среды, что позволяет применять эти аппараты в рыбохозяйственных предприятиях пищевой промышленности.

Эрлифт-Аэратор "ПЭСИО" имеет:

- корпус аппарата, - приемно-распределительную напорную камеру с тангенциальным вводом сжатого воздуха Ф25;

- мембрану-диспергатор с перфорацией в сотни малых отверстий диаметром  0,25 мм, и выходом "облака" пузырьков в камеру водовоздушной смеси, образованную кольцом перфорированной мембраны в центре аппарата;

- нагнетательный патрубок Ф 110 мм, куда поступает образованная водовоздушная смесь, которая, за счет меньшего, по сравнению с водой, удельного веса, моментально, поднимается вверх, к зеркалу воды в сооружении;

- Всасывающий патрубок Ф114 с 8 отв.ф30, куда, снизу, подсасывается вода, замещая, устремившейся вверх, поток водовоздушной смеси.

- 4 петли крепления аэратора.

Эрлифт-Аэратор "ПЭСИО" устанавливается в очистных сооружениях, из расчета 1 шт./м2 зеркала воды в аэрируемом сооружении.

Расчетная производительность Эрлифта-Аэратора "ПЭСИО" 20 м3/ч, при скорости воздуха в подводке к аппарату 22 м/с.

Производительность, и напор компрессора – воздуходувки (Q м3/ч; H м), с учетом глубины установки аэратора 3 м, и потерь напора в трубах подводки и перфорации мембраны-диспергатора,  принимаются с запасом в 15-20% от расчетной величины.

Возможно удлинять нагнетательный и всасывающий патрубки аппарата, применяя канализационные раструбные трубы Ф110, и фитинги-отводы 45°, для перенаправления струй, и создания вихревых потоков водовоздушной смеси, тем самым, увеличивая время контакта пузырьков воздуха с аэрируемой средой, повышая их КПД, а также используя аппарат в качестве Эрлифта, для удаления ила из прудов и колодцев, и осадков из емкостных очистных сооружений.

Габаритные размеры аппарата 30х26х15 см. Вес аппарата 0,6 кг.
