"ПЭСИО" (Природосберегающие Экологические Системы Инженерного Оборудования) основано в1992 г,

Инженерно-Экологический Сервис "ПЭСИО"- НПД Селиванов Александр Викторович

адрес: 129347, г. Москва, ул. Лосевская 1-2-401 тел./факс (499182-14-27  моб. (903)-774-81-07  e-Mail: pesio@bk.ru

Технологии очистки сточных вод, Водоочистные аппараты, Локальные Очистные Сооружения (ЛОС)

консультации, проектирование, разработка, изготовление технологического оборудования, поставка, инжиниринг...

Главная

Продукция, цены

Публикации

Магазин проектов

Вертикальные Отстойники - Флотаторы ВОФ

 Дифференциаторы ДНС

Фильтры Открытые Скорые ФОС

Шламлуплотнители ШУр , Нутч-фильтры НФ,

Ресиверы РВ

Коалесцирующие нефтеотделители

Тонкослойные, нефтеловушки

Бимодуль АЭРОСТОК, Аэротенки -Отстойники

Действующие ЛОС

Проекты типовых ЛОС

Проект ЛОС "НПЗ"

Проект  "ВОС"





















NEW

: Вертикальные Отстойники-Флотаторы ООО "ПЭСИО" ВОФ.МОО

в корпусах из высококачественного пластика,

с тонкослойными пластиковыми модулями..

от 450 тыс. руб. подробности здесь..

Универсальная система проектирования и комплектации очистных сооружений технологическим оборудованием .

Технологическое Водоочистное Оборудование ПЭСИО:

  •  Рассчитано в соответствии со СНиП 2.04.03.-85 и СНиП 2.04.02-84;

  •  Изготавливается по ТУ 3683-001-132321189-08;

  •  Имеет сертификат соответствия РОСС RU НO03.В02657;

  •  Применяемые методы очистки и принцип действия оборудования:

° реагентная обработка воды и стоков с последующей флокуляцией (хлопьеобразованием) и осаждением хлопьев;

° седиментация - гравитационное, в том числе тонкослойное отстаивание;

° флотация;

° центробежное разделение суспензий;

° коалесценция;

° фильтрация;

° сорбция и т.д.

Для обеспечения перечисленных процессов очистки воды и стоков мы разработали и выпускаем соответствующее водоочистное оборудование "ПЭСИО"

1. Аппараты 1-й и 2-й ступеней очистки;

1.1. ВОФ - Вертикальный отстойник-флотатор, с вращающимся восходящим потоком, и встроенной двухсекционной камерой флотации, который так же может быть усилен коаксиальным тонкослойным блоком грубой очистки и (или) трубчатым тонкослойным блоком тонкой очистки.

  1. гидроциклон-флокулятор;

  2. камера хлопьеобразования;

  3. трубчатый тонкослойный блок;

  4. аэратор-флотатор.

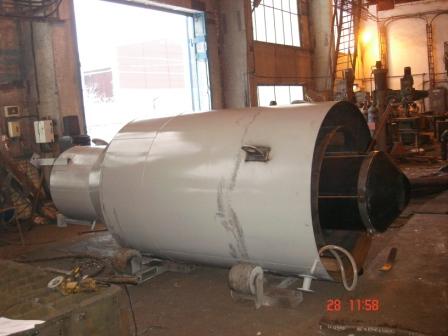

1.2. ДНС - Дифференциатор нефтесодержащих стоков (патент 1674895, СССР, МКИ В01 D17/02, 21/00 /А.В. Селиванов и др./)  это современный вертикальный отстойник, усиленный различными водоочистными устройствами, т.е. комбинированный водоочистной аппарат, объединяющий в себе шесть и более, последовательно расположенных водоочистных устройств таких как:

  1. гидроциклон-флокулятор;

  2. камера хлопьеобразования;

  3. коаксиальный тонкослойный блок;

  4. трубчатый тонкослойный блок;

  5. аэратор-флотатор.

  6. блок коалесцирующих фильтров.

Аппарат ДНС предлагается к применению на ЛОС,  при значительном содержании нефтепродуктов в стоках.

2.  Аппараты 3-й; 4-й; и 5-й ступеней очистки (аппараты доочистки);

2.1.  ФОС - Фильтр Открытый Скорый с загрузкой кварцевым песком ФОСп (кварцевый фильтр), или активированным углем ФОСа (фильтр адсорбер), или другими сорбентами и ионообменными смолами.

3.  Вспомогательное оборудование;

3.1. РПВ резервуар промывной воды, РЧВ резервуар чистой воды и др. резервуары, баки и емкости различного назначения;

3.2. Эжекторы, напорные гидроциклоны, и другое оборудование.

4.  Оборудование для приема, уплотнения и обезвоживания осадка (шлама).

4.1. ШУ Шламоуплотнители-реакторы;

4.2. НФ Нутч-фильтр вакуумный;

4.3. РВ Ресивер вакуумный.

5.  Нефтеловушки или водоочистные модули, устанавливаются в канализационных колодцах на сети промливневой канализации или в колодцах на выпусках канализации из зданий (оборудование предочистки).

5.1. "Скиммер - 12" (ВОФ.М5-бк)   12 л/с;  (5 м3/ч);

5.2. "Скиммер - 30" (ВОФ.М10-бк)  30 л/с; (10 м3/ч);

5.3. "Скиммер - 54" (ВОФ.М15-бк)  54 л/с; (15 м3/ч);

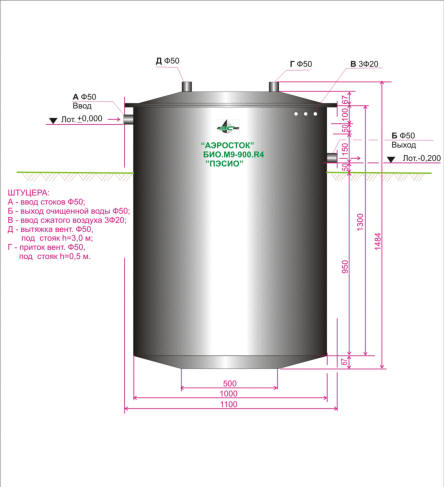

6.  "АЭРОСТОК" - промышленные и бытовые аэрационные установки биологической очистки  стоков

6.1. Компактная аэрационная установка "АЭРОСТОК -   3" - 3 м3/сутки   приведенное число потребителей 15 чел.

6.2. Компактная аэрационная установка "АЭРОСТОК -   6" - 6 м3/сутки   приведенное число потребителей 30 чел.

6.3. Компактная аэрационная установка "АЭРОСТОК - 12" - 12 м3/сутки приведенное число потребителей 60 чел.

6.4. Аэрационная модульная установка "АЭРОСТОК - 0,2" - 200 л/сутки -1 биомодуль БМ + 1электротехнический модуль ЭМ, на 1-2 чел.;

6.5. Аэрационная модульная установка "АЭРОСТОК - 0,4" - 400 л/сутки -2 биомодуля БМ + 1электротехнический модуль ЭМ, на 3-4 чел.;

6.6. Аэрационная модульная установка "АЭРОСТОК - 0,6" - 600 л/сутки -3 биомодуля БМ + 1электротехнический модуль ЭМ, на 5-6 чел..

Технологическая схема очистки и методика подбора оборудования

Самой эффективной схемой очистки является последовательная многоступенчатая схема "технологическая цепочка", где каждый водоочистной аппарат стоит на своем месте и обеспечивает процесс очистки одним или несколькими из перечисленных выше методов очистки.

На принципиальной схеме (Рис.1) показано последовательное снижение концентраций взвешенных веществ (ВВ) и нефтепродуктов (НП) на 5-ти ступенчатой

схеме очистки. На практике, как правило, очистка производится в две, три или редко четыре ступени.

В зависимости от начальных концентраций загрязнений, и требований к очищенной воде с помощью этой схемы, можно подобрать необходимое оборудование для Ваших очистных сооружений, например:

1.Исходные загрязнения: - ВВ 250 мг/л, НП 50 мг/л, а требуемые концентрации после очистки: - ВВ 5 мг/л; НП 0,25мг/л

Очевидно, что это будет двухступенчатая очистка на аппарате ДНС*поз.2 с доочисткой на фильтре ФОС1поз.3, т.е.формула ЛОС будет: ДНС+ФОС1

2.Исходные загрязнения: - ВВ 1450 мг/л, НП 190 мг/л, а требуемые концентрации после очистки: - ВВ 2,5 мг/л; НП 0,15мг/л

Очевидно, что это будет четырёхступенчатая очистка на аппаратах ВОФт+ДНС*поз.1и 2 с доочисткой на фильтре ФОС1+ФОС2 поз.3, 4 т.е. формула ЛОС будет: ВОФт+ДНС+ФОС1+ФОС2

И т.д. в соответствии с принципиальной схемой.

* на 1-й ступени вместо ДНС, также возможно использование аппарата ВОФт с дополнительными опциями.

Мы поможем Вашим проектировщикам на первых парах, при разработке проекта технологии очистки (раздел ТХ) с нашим оборудованием, а далее, они будут самостоятельно привязывать разработанные "ПЭСИО" проекты , и наслаждаться результатами...

Проектирование локальных очистных сооружений (ЛОС):

Проект технологии очистки: - мы сделаем это профессионально!

Стадии проектирования и вопросы решаемые на каждой стадии:

1."ТЭО" технико-экономическое обоснование инвестиций:

  •  Определение ориентировочного состава технологического оборудования ЛОС;

  •  Определение потребных площадей и высоты павильона (здания) для размещения ЛОС;

  •  Определение установленной и потребляемой мощности электроустановок ЛОС;

  •  Определение ориентировочной стоимости проектирования и строительства ЛОС.

2."П"  проект (технологический раздел) решает следующие основные вопросы:

  •  Разработка, и выбор оптимальной технологической схемы очистки сточных вод конкретного предприятия, в зависимости от их состава, расхода и требуемой степени очистки;

  •  Расчет требуемой производительности одного аппарата (отстойника, дифференциатора или фильтра) и  определение общего потребного количества устанавливаемых на ЛОС аппаратов;

  •  Разработка схемы механического обезвоживания осадка и определение состава и количества оборудования для приема, обработки и обезвоживания шлама - шламоуплотнителей ШУ, нутч-фильтров НФ, ресиверов РВ;

  •  Разработка реагентного хозяйства, определение состава и доз реагентов, применяемых для очистки данных стоков, расчёт расхода и годовой потребности реагентов;

  •  Подбор соответствующего емкостного и насосно-компрессорного оборудования;

  •  компоновка оборудования ЛОС и разработка основных чертежей - планов и разрезов с размещением технологического, и насосно-компрессорного оборудования с обвязкой трубопроводами в одну линию.

  •  Гидравлический расчёт технологических трубопроводов с подбор и расстановкой оптимального количества запорной арматуры на технологической схеме ЛОС;

  •  Подготовка и выдача  "Утверждаемой части проекта" в составе: пояснительной записки, основных чертежей и спецификаций оборудования.

  •  Выдача заданий на разработку смежных разделов проекта, в том числе стоимости поставки технологического оборудования производства ООО "ПЭСИО" для раздела "сметы";

3. "Р" рабочая документация:

  •  Разработка рабочих чертежей - планов, разрезов с размещением технологического оборудования и обвязкой трубопроводами в две линии.

  •  Гидравлический расчёт и разработка монтажных аксонометрических схем технологических трубопроводов.

  •  Выдача заданий на разработку смежных разделов рабочей документации;

  •  Подготовка и выдача  "Рабочих чертежей" и спецификаций.

4. "РП" рабочий проект - одностадийное проектирование ("П" + "Р")

Проект технологии очистки: - мы сделаем это профессионально! подробности здесь>>

А если Вы будете проектировать самостоятельно......

у Вас возникнут вопросы........

  • как правильно выбрать аппарат;

  • как рассчитать производительность аппарата;

  • как зависит эффект очистки  от расхода стоков и концентраций загрязнений;;

  • состав реагентов, и расчётные дозы;

  • установочные чертежи аппарата и задание строителям на устройство фундаментов;

  • удаление, и обезвоживание осадка;

  • обвязка аппаратов, и возможное дополнительное оборудование;

  • скиммеры для удаления уловленных нефтепродуктов;

  • стоимость технологического оборудования для очистки и доочистки.....

мы легко решим  эти вопросы:

Ваши заявки на инжиниринговые услуги при проектировании направляйте Нам

на e-mail :  pesio@bk.ru

в заявке укажите:

- расход воды или стоков, поступающих на очистку;

- состав и концентрации загрязнений: на входе мг/л /на выходе мг/л.

- по возможности предоставьте строительную планировку помещения, где будут размещаться очистные сооружения.

мы рассмотрим Вашу заявку, и свяжемся с Вами для уточнения задания.

Краткая пояснительная записка, с таблицей расчётных данных по очистке воды, количеству осадка, и уловленных нефтепродуктов, а так же составу и  расходу реагентов, установочные чертежи аппаратов, со строительным заданием на разработку, и устройство фундаментов, или опор под аппараты, технологические, компоновочные  и другие проектные решения очистных сооружений, будут разработаны нами, и направлены Вам на Ваш Е-мэйл адрес в электронном виде.

Правила заполнения ЗАЯВКИ на заказ оборудования и (или) проектирования ЛОС см. здесь >>



Для заказа изготовления и поставки водоочистного оборудования, и (или) проектирования технологии ЛОС

отправьте заявку по электронной почте на  pesio@bk.ru

Заявка подаётся на бланке предприятия за подписью руководителя.



В заявке укажите:

Для изготовления и поставки оборудования:

  • Марку аппаратов, основной конструкционный материал, потребное количество шт;

  • Назначение, предполагаемый режим, и условия работы заказываемого оборудования;

  • Предполагаемый расход стоков, поступающих на очистные сооружения: - средний м3/ч, и максимальный м3/ч;

  • Предполагаемый режим поступления стоков по часам суток;

  • Наименования и концентрации загрязнений в стоках: - на входе мг/л,  на выходе из сооружений мг/л;

  • Коротко опишите производственные процессы в результате которых образуются сточные воды.

  • Как предполагается использовать очищенную воду: оборотное водоснабжение, сброс в канализацию и т.д.

Для проектирования ЛОС:

  • Предполагаемый расход стоков, поступающих на очистные сооружения: - средний м3/ч, и максимальный м3/ч;

  • Предполагаемый режим поступления стоков по часам суток;

  • Наименования и концентрации загрязнений в стоках: - на входе мг/л,  на выходе из сооружений мг/л;

  • Коротко опишите производственные процессы в результате которых образуются сточные воды.

  • Как предполагается использовать очищенную воду: оборотное водоснабжение, сброс в канализацию и т.д.
