НФ Нутч-фильтр со сменным фильтровальным мешком и РВ Ресивер Вакуумный (Ловушка)

Аппараты и комплектные установки технологического оборудования механической, физико-химической и глубокой очистки воды и стоков для систем водоснабжения и водоотведения промышленных предприятий ТУ 3683-001-13232189-2008

НФ и РВ - Вакуумное оборудование для обезвоживания осадков, шламов и других суспензий

   Нутч-Фильтры вакуумные "ПЭСИО" выпускаются 4-х типоразмеров: - НФ.1000; НФ.800; НФ.600; НФ.400. см. ниже табл. 1.

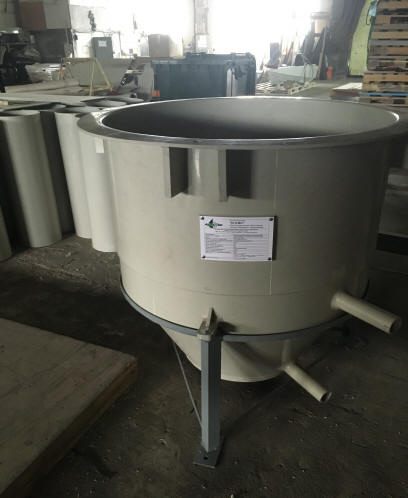

Обозначение при заказе: НФ.1000-01(02)у(к),

где:- НФ- Нутч-Фильтр; 1000 диаметр аппарата в мм; 01 (02) модификация аппарата по опорам, 01 на лапах с опорой на площадку; 02 на ногах с опорой на фундамент, у(к) модификации аппарата по материалу у из углеродистой (черной) стали к из коррозионностойкой  стали (нержавейка).



   Ресиверы вакуумные "ПЭСИО" выпускаются 4-х типоразмеров: - РВ.600; РВ.500; РВ.400; РВ.300. см. ниже табл.1.

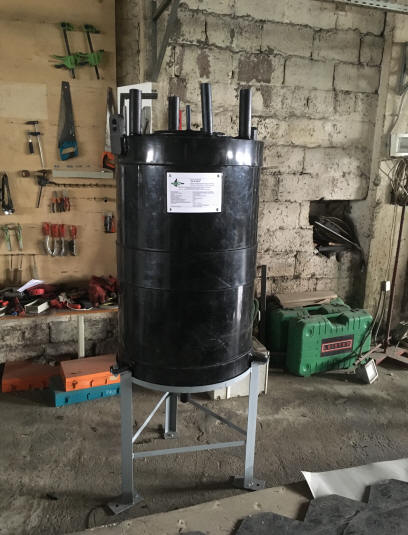

Обозначение при заказе: РВ.600-01(02)у(к),

где:- РВ- Ресивер вакуумный; 600 диаметр аппарата в мм; 01 (02) модификация аппарата по опорам, 01 на лапах с опорой на площадку; 02 на ногах с опорой на фундамент, у(к) модификации аппарата по материалу у из углеродистой (черной) стали к из коррозионностойкой  стали (нержавейка).

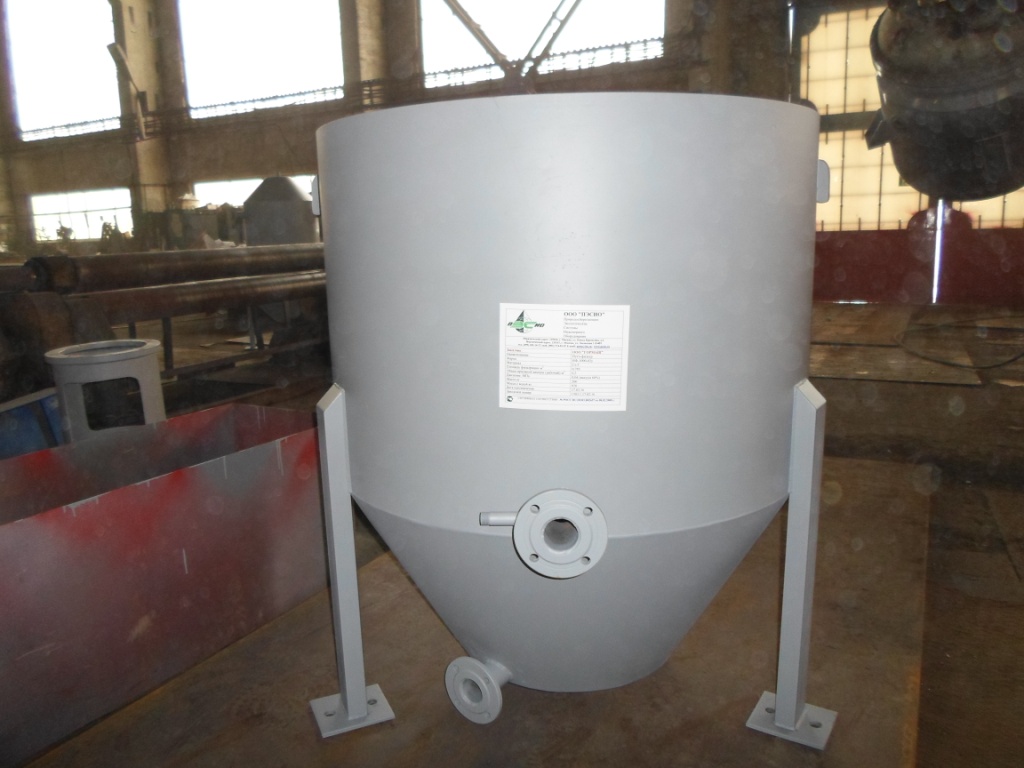

Нутч-фильтр НФ.1000 представляет собой цилиндрический аппарат, нижняя часть которого выполнена в виде усеченного конуса. Аппарат разделен перфорированным - "фальшивым" днищем на открытую приемную камеру суспензии или осадка (шлама), расположенную в цилиндрической части аппарата и камеру приёма фильтрата, расположенную в конической части аппарата.

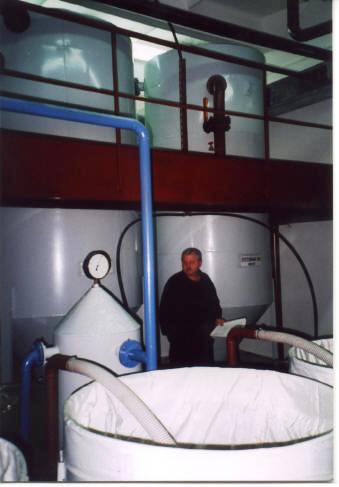

В верхнюю приемную камеру суспензии, помещается мешок с круглым днищем и прямой, круговой стенкой, сшитый из фильтровальной ткани по размеру приемной камеры. Мешок должен иметь четыре  ручки, пришитых к стенке мешка в верхней его части. Днище фильтровального мешка должно плотно без складок прилегать к "фальшивому" днищу нутч-фильтра.

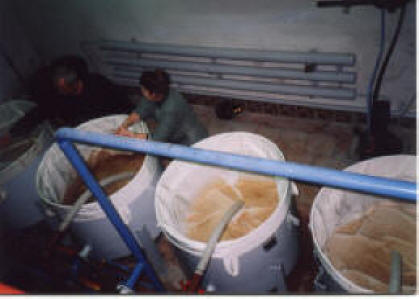

После укладки фильтровального мешка в приемную камеру Нутч-фильтра, в неё подается суспензия т.е., осадок (шлам) из отстойника или дифференциатора. Далее включается вакуум-насос и под действием вакуума,  суспензия обезвоживается, причем фильтрат через фильтровальную ткань мешка поступает в камеру фильтрата, а обезвоженный осадок (кек), остается на фильтровальной ткани. Фильтровальный мешок с обезвоженным осадком  извлекается из приемной камеры нутч-фильтра вручную или посредством подъемно-транспортного устройства, например электротали,  и опорожняется в  короб, установленный на тележке, который в конце смены вывозится на склад временного складирования кека, например,   это может быть стандартный мусорный автоконтейнер объемом 8м3, установленный во дворе участка обезвоживания.

Время фильтроцикла, от заполнения приемной камеры Нутч-фильтра суспензией, до опорожнения обезвоженного осадка (кека) из мешка в короб, составляет ориентировочно - 10-15 мин, т.е. за один час обычно на одном Нутч-фильтре производится 4-6 фильтроциклов.

Объем приемной камеры Нутч-фильтра около 300 л, отсюда, производительность одного Нутч-фильтра по суспензии составляет 1500 л/ч или 1,5 м3/ч.

Объем обезвоженного осадка (кека), влажностью 75%, ориентировочно в 10 раз меньше объема суспензии, влажностью 98%, т.е. из 300 л. суспензии, после обезвоживания остается, всего 30 л кека.

Требуемая производительность цеха обезвоживания осадка достигается количеством установленных Нутч-фильтров.

Например, производительность цеха обезвоживания, где установлено шесть Нутч-фильтров, при работе в одну смену (8 часов) составит: 72 м3/сут. по суспензии, или по обезвоженному осадку (кеку) - около 7 м3/сут по объему, и около 10 т/сут. по весу обезвоженного осадка..

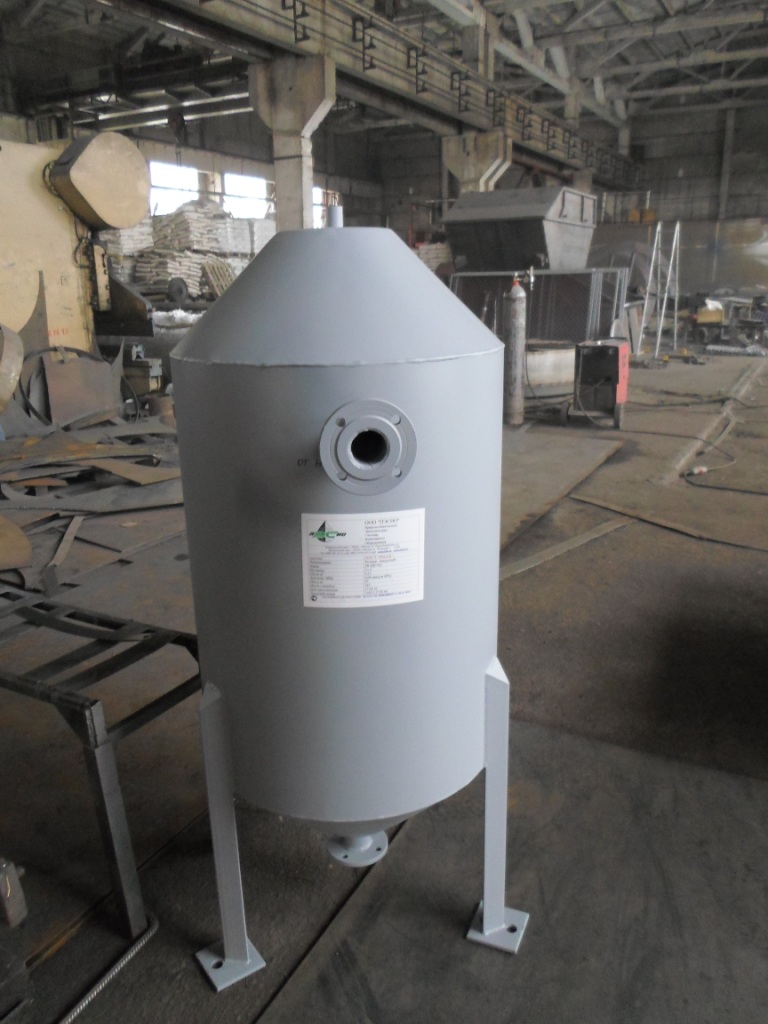

Нутч-фильтр присоединяется к вакуум-насосу через "ловушку" - ресивер вакуумный, для исключения попадания фильтрата в вакуум-насос. На один ресивер можно подключать до 4-х нутч-фильтров параметры выпускаемых ресиверов см. ниже табл.1.

Для лучшей водоотдачи, осадок из отстойников уплотняют, и обрабатывают реагентами, для чего его перед обезвоживанием на Нутч-фильтрах, сначала обычно подают в шламоуплотнители, где осадок уплотняется 2 - 4 часа, и обрабатывается флокулянтом.

Влажность осадка после уплотнения в шламоуплотнителях и его реагентной обработки, составляет около 96%.

Фильтровальная ткань марки ТЛФ-5 или ТЛФ-300 курской фабрики технических тканей, или  другая фильтровальная ткань являются расходным материалом и в комплект поставки не входят.

При заказе Нутч-фильтра, мы так же можем предоставить Вам проектные решения по компоновке и размещению оборудования на Вашем предприятии, технологической схеме подключения аппаратов, рекомендации по применяемым вакуум-насосам и фильтровальной ткани.

Обратите внимание на аппараты Шламоуплотнитель ШУр и Вертикальный Отстойник Флотатор ВОФт, так же применяемые для осаждения и обработки осадков и шламов.

табл. 1

Марка аппарата НФ: НФ.1000 НФ.800 НФ.600 НФ.400
Площадь фильтрации F м2. 0,785 0,502 0,283 0,126
Рабочий объем приемной камеры л. 350 200 100 40
Давление в камере фильтрата МПА (вакуум 60%) 0,04 0,04 0,04 0,04
Ориентировочная продолжительность фильтроцикла для хорошо фильтруемых суспензий  мин. 10 7 6 4
Расчетное количество фильтроциклов час. 6 9 10 15
Расчетная производительность Нутч-фильтра по суспензии м3/ч. 2,1 1,7 1,0 0,6
Масса аппарата кг. 170 120 80 45
Нагрузочная масса (с водой) кг. 870 520 280 125
Габаритные размеры:
Диаметр D мм 1000 800 600 400
Высота H мм 1200 1100 1000 1000

Марка аппарата РВ: РВ.600 РВ.500 РВ.400 РВ.300
Объем аппарата л 254 157 96 52
Масса аппарата кг. 103 75 55 38
Нагрузочная масса (с водой) кг. 357 232 151 90
Габаритные размеры:
Диаметр D мм 600 500 400 300
Высота H мм 1300 1000 900 800
